Un ottimo ricevitore FM a cristallo

Vi comunico gli ultimi risultati che ho raggiunto dopo molte intense ricerche per la miglior soluzione per la galena FM. La J antenna andava egregiamente, ma sopportava solo un collegamento brevissimo. Quando mi sono deciso di appendere verticalmente un dipolo di piattina, invece del classico posizionamento di detto, ho scoperto un mondo nuovo. Funziona egregiamente anche con una discesa, in piattina, di 6,5 metri. Solo in quel modo sono riuscito ad ascoltare costantemente e confortevolmente anche senza amplificazione. Ma non mi sono fermato lì: vista la forte corrente che si ricava da un diodo collegato al dipolo (oltre 50 microampere) ne ho usato uno per alimentare un EPAD. Ciò vale per l’FM ed anche per il Kit che ho fatto per la SANDIT.

La realizzazione con la semplice bobina illustrata mi ha dato intensità maggiore che con la cavità, anche se un poco più di rumore. Una realizzazione fatta usando per bobina un anello di tubo di ottone da 6 mm e 11 cm di diametro, che teoricamente ha un Q 4 volte maggiore di quella classica, mi ha deluso. Dunque avanti con la semplice bobina raccomandandomi di osservare attentamente il disegno allegato, seguirlo a lettera e non arrendersi quando alle prime prove non funziona:capita sempre così.

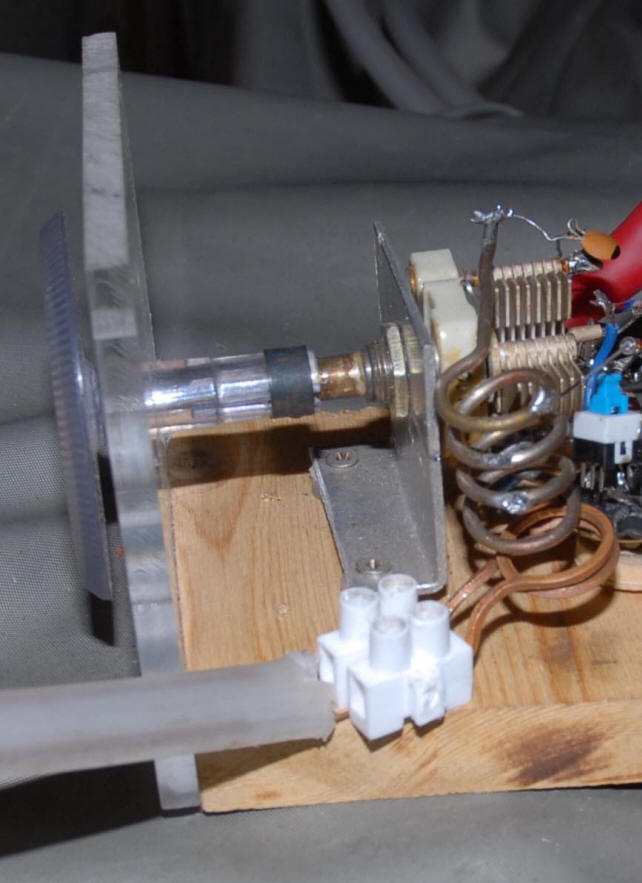

Semplice galena FM. Il trapano è per la sintonia

Vedi l'articolo di Bramanti sulla Demodulazione FM

Vedi anche la pagina di Bramanti sulle Galene
