The "19" Twinplex

Ricevitore monovalvolare a reazione per onde corte

 Una realizzazione di Massimo Zucchetti



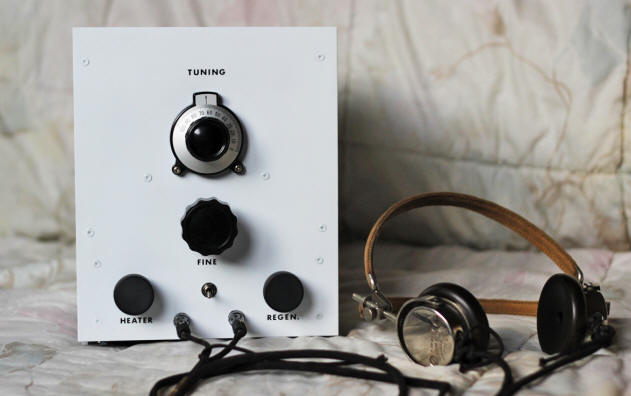

Tra tutti i ricevitori da me costruiti eccone uno che credetemi vi lascerà sbalorditi per il rapporto semplicità circuitale/performance. La radio in questione è infatti in grado di ricevere oltre le numerose emittenti presenti, anche interessanti segnali SSB/USB/LSB come radioamatori, beacon, radiofari, volmet e molto ancora come le "number staions".

Alimentazione composta da 2 "pacchi batterie". Uno di una serie di 10 pile da 9 volt per l'anodica (90 volt) ed uno di 2 "mezzatorcia" da 1.5 volt per il filamento della valvola.

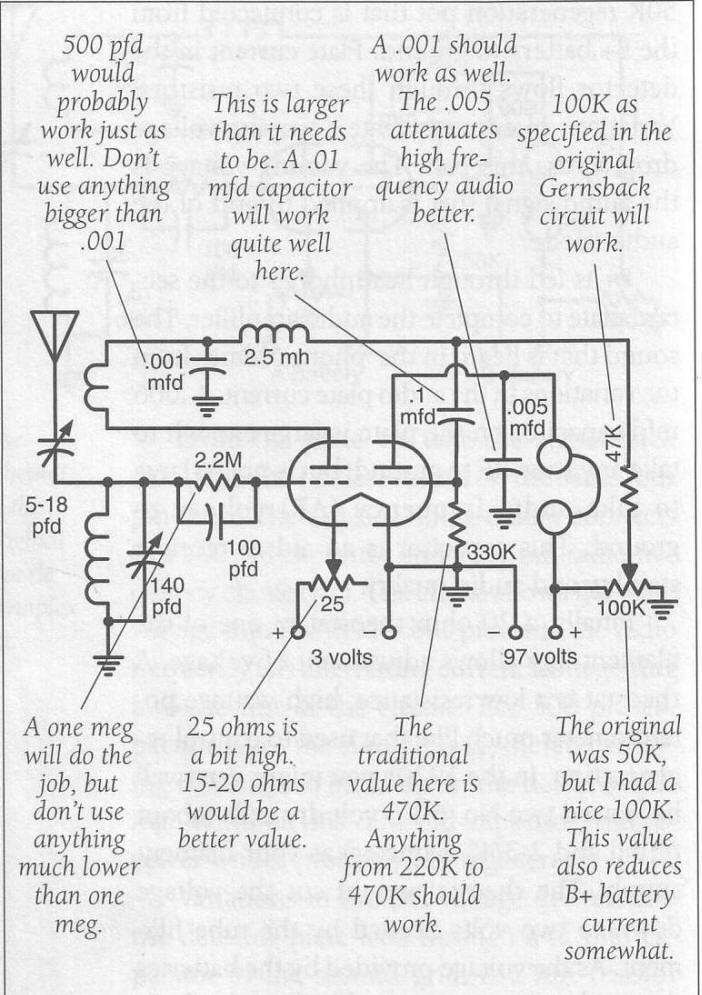

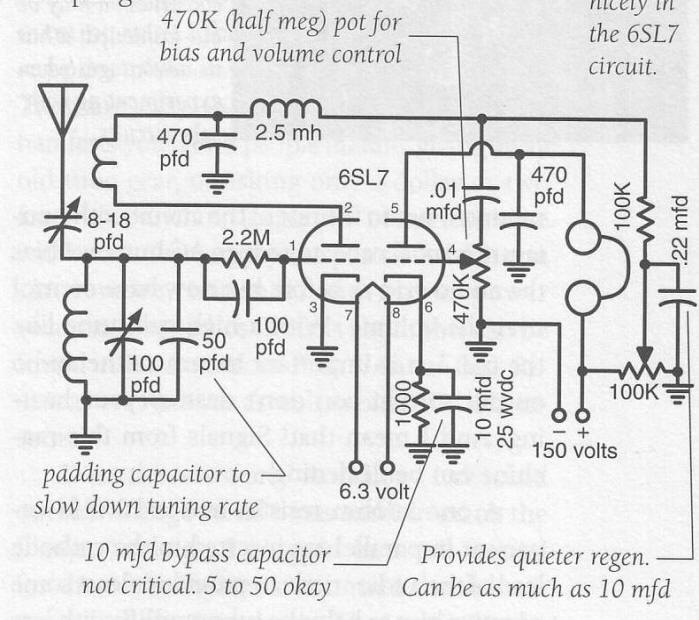

La valvola necessaria per il suo funzionamento è una "19" (doppio triodo a riscaldamento diretto). Non è di facile reperibilità ma la si può tranquillamente sostituire con una 6SL7. Ecco di seguito i due schemi: con la '19 e con la 6SL7:



Come si può vedere il circuito è molto semplice. L'unico neo rimane la costruzione che deve essere fatta con molta cura e da cui dipenderanno la stabilità e la sua funzionalità. Il primo passo da fare nel costruire il ricevitore è ottenere i componenti. Infatti spesso questa è la parte più difficile  e quando si vuole costruire una riproduzione di una vecchia radio come questa non si può uscire e trovare tutto quello di cui si ha bisogno. Bisogna adattare ed usare quello che si ha a disposizione. Onestamente molte parti che ho usato per la costruzione definitiva provengono dagli USA e sono stati comprati tramite il noto sito di aste online. Ho accumulato molti componenti nel tempo e mi sono creato una "scorta" da poter usare all'occorrenza.

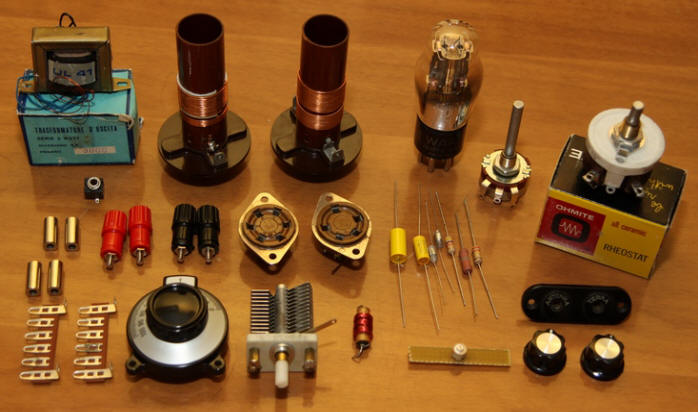

COMPONENTI

Il riduttore di guida(o verniero) è indispensabile per la sintonia e in questo caso ha un rapporto di 7:1, ossia a 7 giri corrisponderà un solo giro nel variabile:quanto basta per avere una comodità di sintonia con un variabile da 140pF.

Il reostato da 25 Ohm è necessario se si usa la valvola "19" e serve per dosare la tensione di 3V al filamento che necessità di 2V.Utile anche per sintonizzare al meglio segnali in banda laterale (USB/LSB/SSB) abbassando ulteriormente la tensione del filamento.

Il variabile da 10pF per la sintonia fine è anch'esso indispensabile per sintonizzare correttamente i segnali in banda laterale. Un consiglio che vi posso dare è quello di montare anche su questo variabilino un bel riduttore oppure usarne uno già munito di riduzione.Ne vale la pena credetemi!

Il variabile per la sintonia principale deve avere una capacità di 140 pF.

Il variabile per l'accordo dell'antenna deve essere posto nelle vicinanze dell'ingresso di quest'ultima e completamente isolato.

Il potenziometro di reazione da 47K deve essere di buona fattura e con un movimento fluido e "burroso". Io ho usato un Lesa recuperato tra i miei scatoloni e funziona a meraviglia..se ne trovano ancora alle fiere sennò degli "Alpha" vanno benissimo e sono equivalenti.

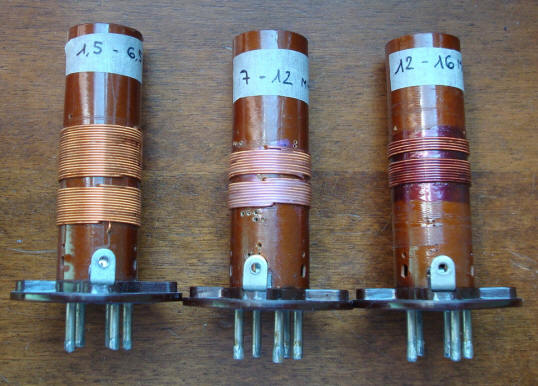

Qui in alto vediamo il dettaglio delle bobine di sintonia.Sono state realizzate usando un supporto di 25mm di diametro. Sconsiglio diametri superiori perchè non funzionano. il circuito non va in reazione...ho già sperimentato!

Il filo di rame smaltato usato è di 0.5mm per la prima bobina da 1.5 - 6.5 Mhz.

Filo da 0.7mm per le altre due che coprono rispettivamente 7 - 12 Mhz e 12 - 16 Mhz.

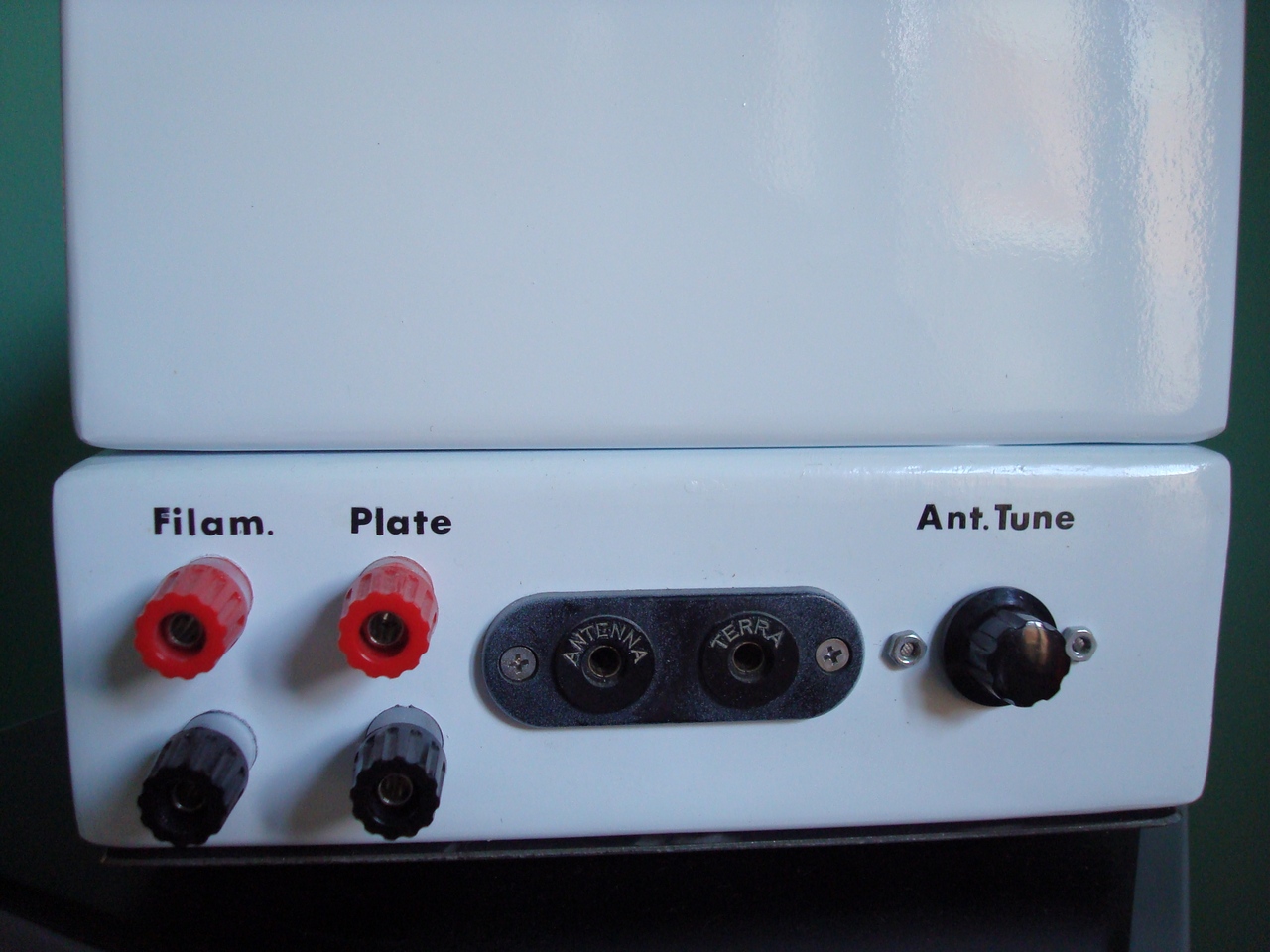

 Nell'immagine in alto vengono rappresentate le entrate del ricevitore: quelle della tensione per il filamento(Heater), la tensione anodica(Plate) e le boccole per l'antenna e la messa a terra.
Sulla destra notiamo la manopolina del piccolo variabile per l'accordo d'antenna.


CONCLUSIONE

Concludo dicendo come già menzionato in apertura d'articolo che questo è secondo me il miglior ricevitore a reazione per onde corte che ho realizzato ed i seguenti video lo dimostrano:

Video 1: http://www.youtube.com/watch?v=T-T8G4jxFXY
Video 2: http://www.youtube.com/watch?v=n5lhsMLzjp8&feature=related

Video 3: http://www.youtube.com/watch?v=2si_aKJzsh4&feature=related

Video 4: http://www.youtube.com/watch?v=HeLC__noLow&feature=related

Primo video effettuato collegando all'uscita del ricevitore un trasformatore d'uscita e successivamente un paio di auricolari a bassa impedenza (32ohm). Ovviamente la qualità audio è superiore a come lo si sente attraverso cuffie ad alta impedenza. Infatti nulla vi vieta di realizzare il ricevitore dotandolo di un uscita in altoparlante, ma sacrificherete la sua portabilità poiché non basteranno le batterie per alimentare il tutto. Potrete sempre costruire un modulo amplificatore aggiuntivo per uso casalingo con alimentazione a corrente.

I video parlano da soli.
Rimango sempre a disposizione per chiunque volesse cimentarsi nel realizzarlo.Semplicissimo e di grande effetto!!!

 Zucchetti Massimo

APPENDICE

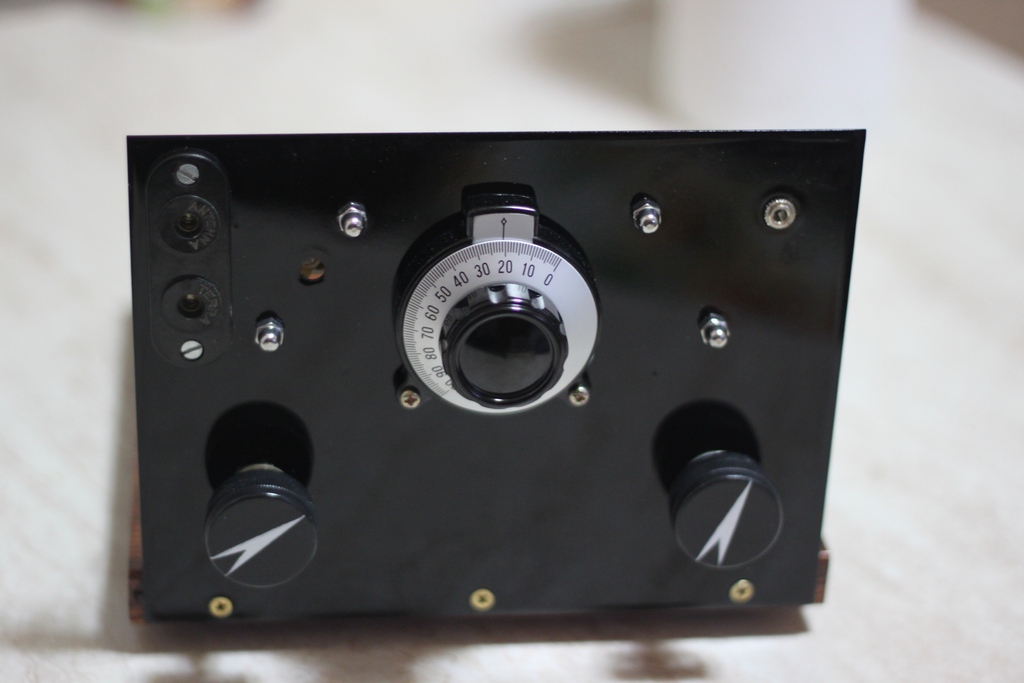

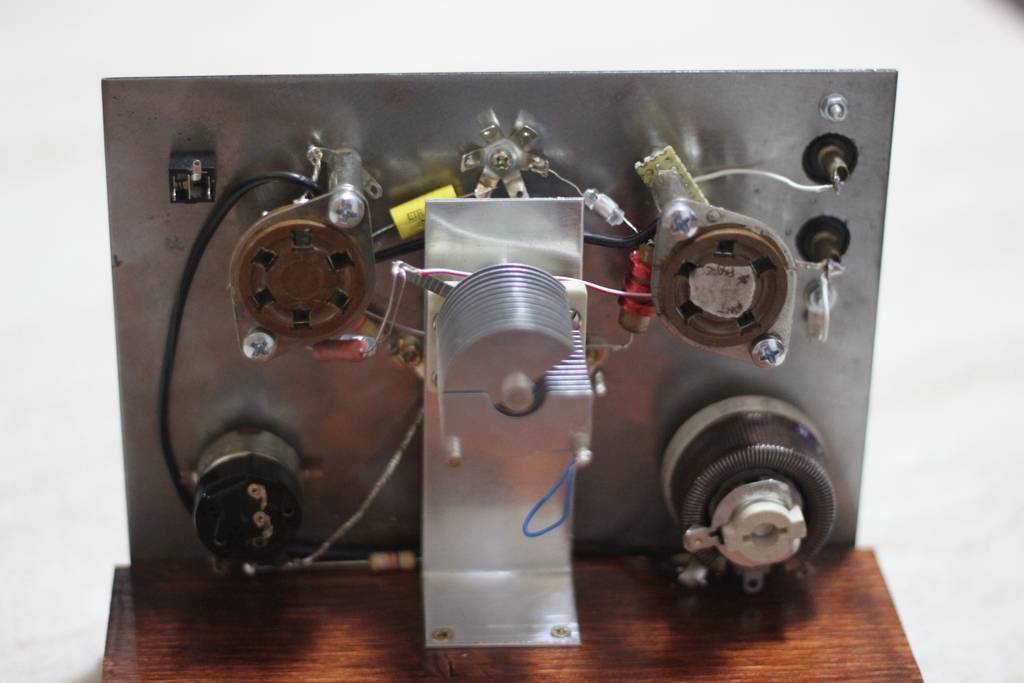

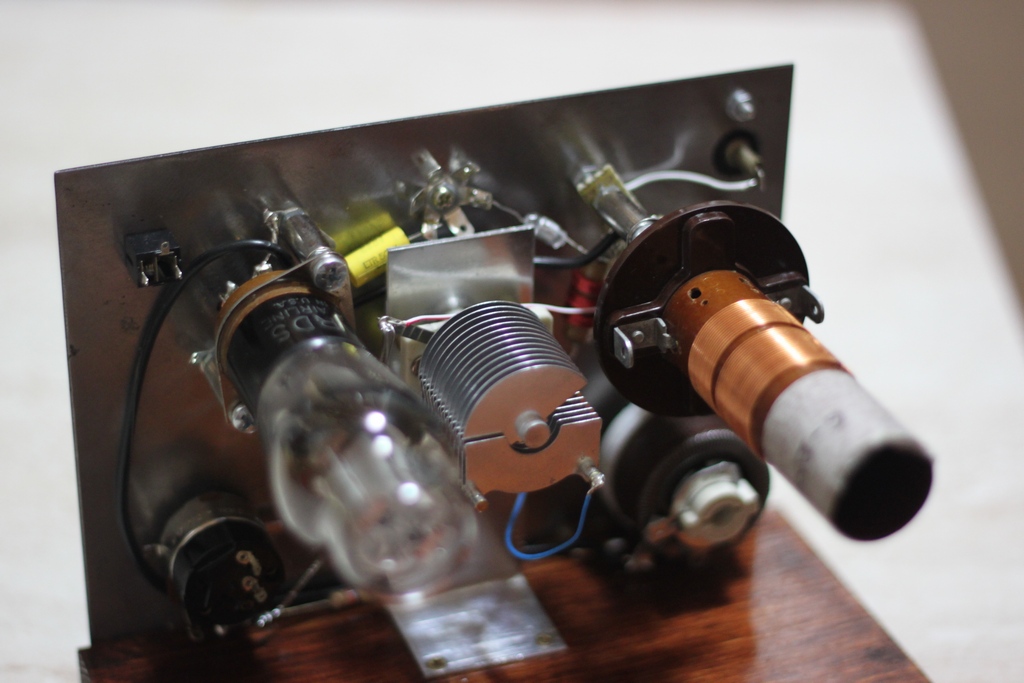

Accludo all'articolo alcune foto del ricevitore in un primo prototipo, simile all'originale del 1934. Ho poi abbandonato questa versione a favore di una tutta metallica per eliminare l'effetto mano e migliorare la stabilità (fai clic sulle immagini per ingrandirle)
