Trasformatore d’alimentazione per il Provalvole 11/2002
Per realizzare, in proprio, il trasformatore, occorre smontare i lamierini, formanti il nucleo, di un trasformatore d’alimentazione (primario 220V – secondario qualunque tensione – da 20/30 VA circa); una volta liberato il cartoccio dai lamierini, bisogna svolgere il secondario (che normalmente è avvolto per ultimo) contando bene le spire svolte; supponendo che il secondario sia da 12 V e che le spire svolte siano 60, si determina il numero di spire per Volt con una semplice divisione: 60/12 = 5; questo è l’unico dato occorrente per determinare il numero di spire da avvolgere per ogni tensione richiesta.
Nella
tabella successiva sono riportati, per ogni tensione, numero di spire e
diametro del filo; naturalmente, questo è solo un esempio
considerando
N/V = 5;
come già detto il valore di N/V andrà determinato caso per caso.
Determinato il valore N/V, per il trasformatore che sia disponibile e adatto allo scopo, occorre stabilire il nuovo numero di spire in base alla tensione richiesta.
Terminato il nuovo avvolgimento, effettuando chiaramente tutte le prese intermedie occorrenti, si rimonteranno i lamierini a ripristinare il nucleo magnetico.
NOTA:
Il
solo secondario del trasformatore è stato prima svolto e poi riavvolto,
il primario (già
funzionante
a 220 V) non è stato modificato.
Sezione
del nucleo 2,8 x 2,9 cm = 8,12 cm quadri N/V
= 5 (numero spire x Volt) Primario

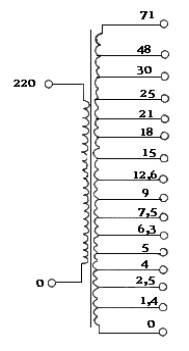

220 Volt : 5 x 220 = 1100 spire Secondario
varie tensioni : vedi tabella
Volt Spire Diametro
Cu 1,4 4 5 6,3 7 12 5 7 1
mm 7.5 9 12,6 15 18 6 12 18 12 15 0,6
mm 25 30 48 71 35 25 90 115 0,25
mm
