Radio a reazione con valvole d'epoca

di Roberto Stefanini iz5ghj

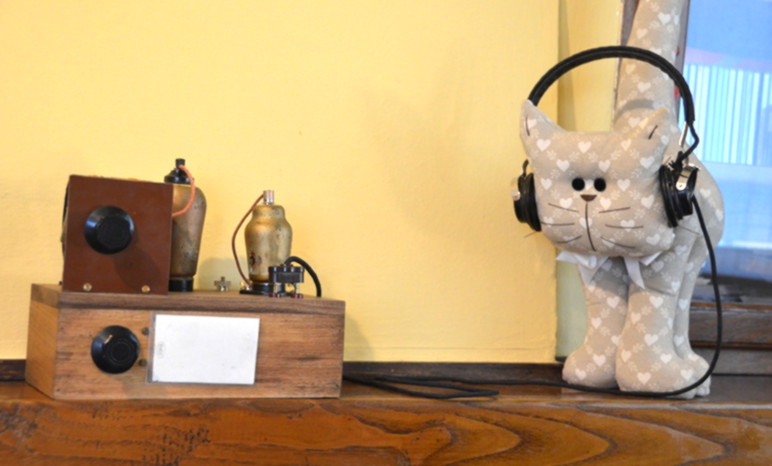

Invio foto e descrizione di un ricevitore a reazione per onde medie che ho realizzato ultimamente. Niente di particolare, ho semplicemente cercato di ricostruirlo con lo spirito degli anni '30. In pratica al tempo dovevano arrangiarsi con quello che era reperibile considerando anche che, salvo poche eccezioni, c'era anche poca disponibilitÓ economica. Ho usato materiali quasi tutti d'epoca originali che avevo nel mio piccolo laboratorio. Le valvole si comportano egregiamente nonostante i loro circa 80 e passa anni. La WE34 usata in bassa frequenza Ŕ stata progettata come amplificatrice di media frequenza, ma si comporta bene anche in bf.

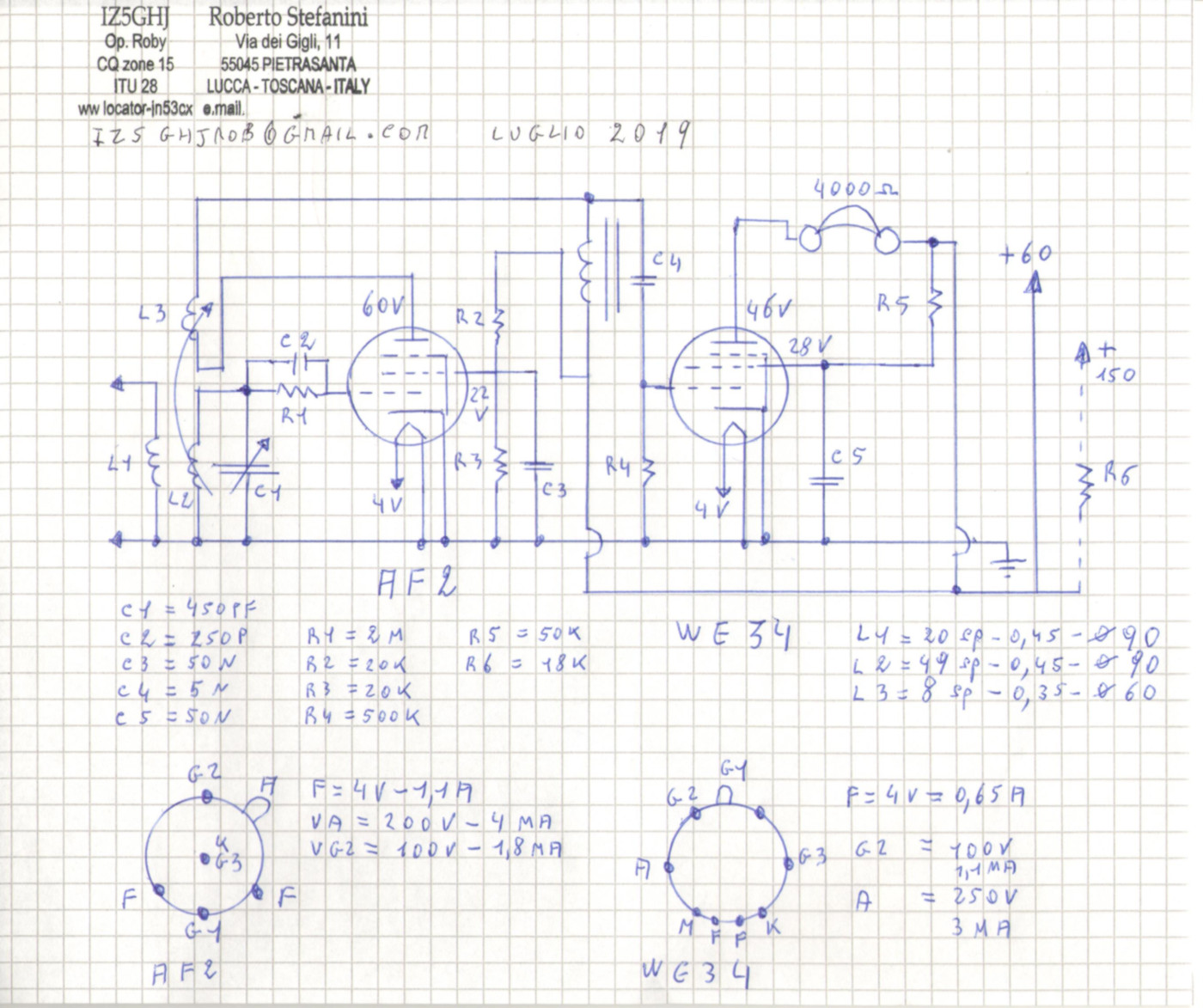

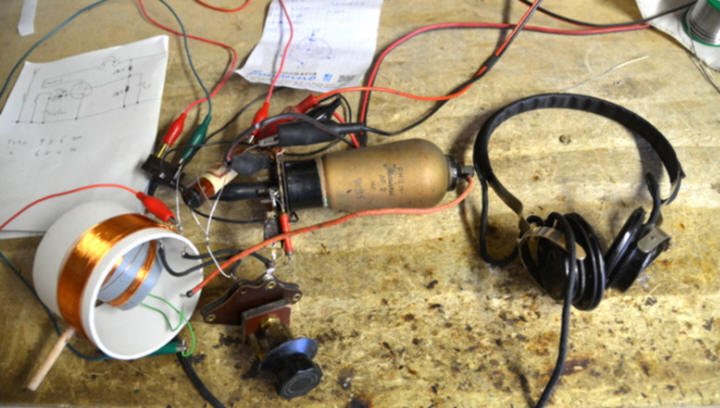

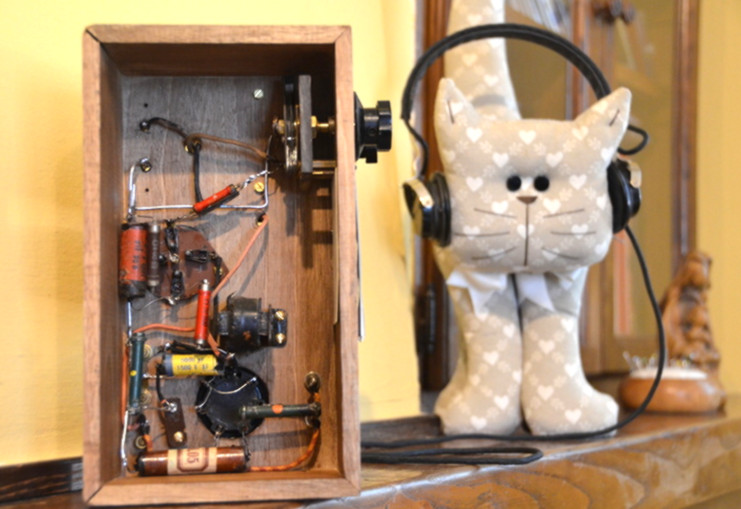

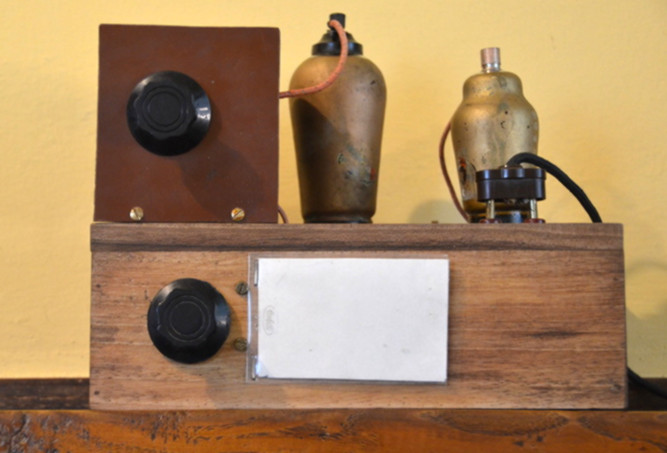

Ho ricavato lo schema da varie pubblicazioni (vedi "la radio dei pionieri"), e in rete. Ovviamente pazienza e prove, aiutato da generatore di segnali ecc, quindi favorito rispetto agli anni '30. Il telaio (o mobile?) l'ho realizzato in noce. La tasca sul frontale contiene lo schema.

Buone sperimentazioni. Roberto Stefanini iz5ghjrob@gmail.com
