Ricevitore a energia rubata

Un'idea di Carlo Bramanti





Delle tante soluzioni per ottenere un’alimentazione ecologica, in particolare per apparecchi a galena, ho scelto questa che illustro.

Si applica ad una normale galena, togliendoci il rivelatore. Come in tutte le galene occorrono una discreta antenna e la terra. L’alimentazione si “ruba” dal tappo luce. Un assorbimento da 50 a 200 microamper non viene notato dal contatore.

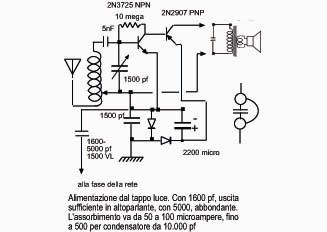

Lo schema del disegno č quello dell’SR29, bobina da 10 cm di diametro, filo da 0,6 od oltre. 60 spire con presa ogni 6, meglio se nella parte centrale si fanno ogni 3.

Con tappo luce da 5000 pf fa forte, su un normale altoparlante da TV. A buio si sentono tante stazioni come in una radiolina, meglio in cuffia.

Attenzione che il condensatore deve avere almeno una tensione di lavoro da 1500 V.
