Voltmetro ad occhio magico

Una proposta di N.Lombardoni

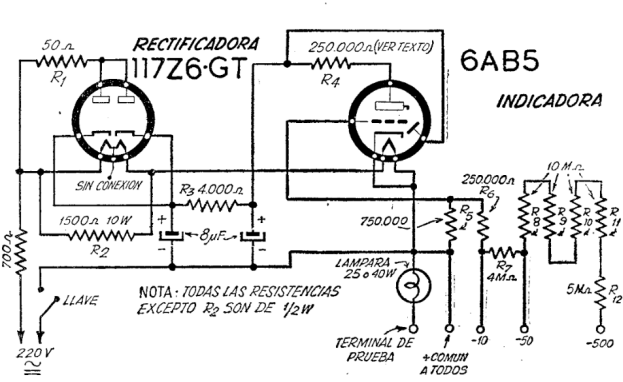

L'articolo che presento stato pubblicato a Buenos Aires sulla rivista tecnica Chassis nell'agosto 1945. Si tratta del circuito per un voltmetro cc con portata da 2 a 500 volt. Invece del solito strumento a bobina mobile usa
un occhio magico (6AB5) che con la sua apertura indica, su varie portate la tensione applicata. Il circuito con alimentazione a 220 Vac comprende anche una raddrizzatrice 117Z6GT ed realizzato senza trasformatore di alimentazione. Lo spagnolo mi sembra comprensibile e gli schemi chiari. Spero che qualcuno voglia realizzarlo magari aggiungendo un trasformatore di rete ed eliminando la lampadina di prova.



Scarica l'intero articolo in formato PDF
